KPA EtherCAT Analyzer – Diagnose- und Überwachungstool für EtherCAT-Netzwerke

Sie suchen vergeblich nach einem effektiven und dennoch intuitiven EtherCAT-Analyzer? Lernen Sie den KPA EtherCAT Analyzer kennen – ein Diagnose- und Überwachungstool für EtherCAT-Netzwerke, das sofort einsatzbereit ist.

Der EtherCAT Analyzer ist eine intuitive plattformübergreifende Softwarelösung zur Inspektion und Überwachung von EtherCAT-Netzwerken. Die Anwendung arbeitet autonom, ohne auf den Master-Controller angewiesen zu sein.

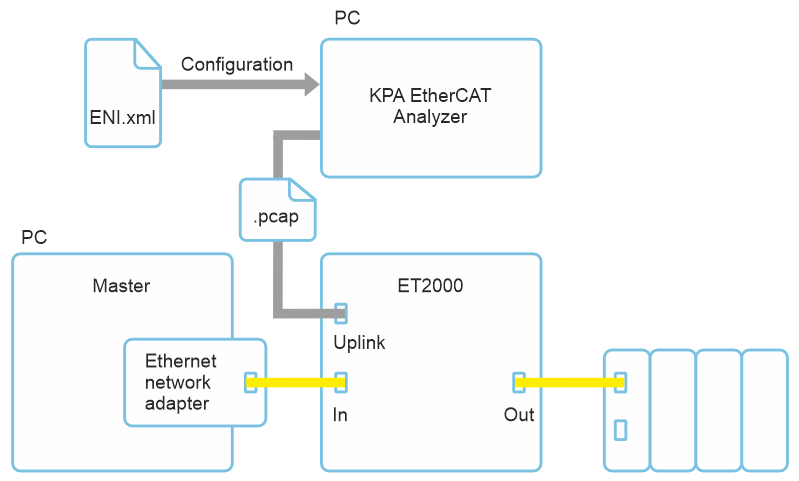

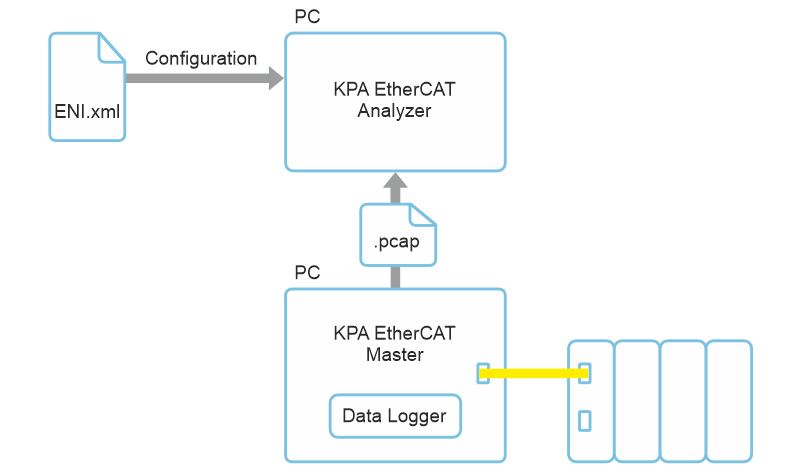

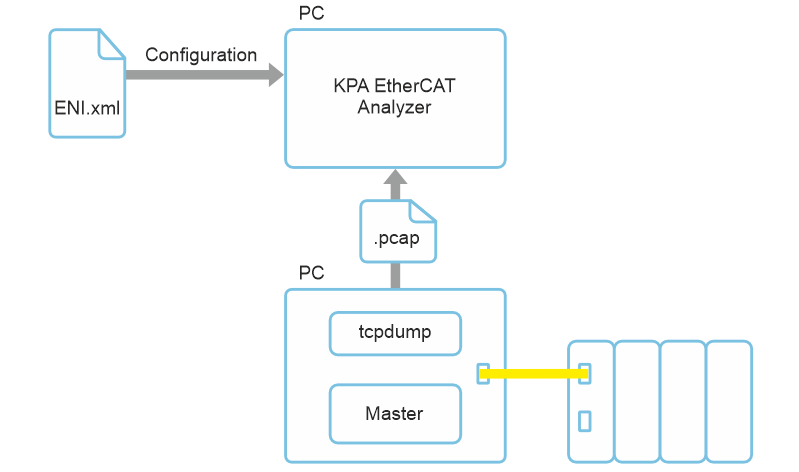

Der EtherCAT Analyzer erfasst und bewertet sämtliche Kommunikation zwischen dem Master und den EtherCAT-Slaves über einen Sniffer (z. B. ET2000, tcpdump oder Data Logger Tool), der hinter dem Master angeschlossen wird. Er ermöglicht das gleichzeitige Protokollieren sowohl ausgehender (Master → Slaves) als auch eingehender (Master ← Slaves) Datenströme für eine detaillierte Auswertung.

Funktionen

• EtherCAT-Protokollanalyse
  KPA EtherCAT Analyzer vereinfacht die Analyse des EtherCAT-Protokolls, indem er erfasste EtherCAT-Frames (.pcap) nicht-intrusiv dekodiert und automatisch den im Konfigurationsfile (ENI.xml) beschriebenen Prozessabbild-Variablen zuordnet. Keine Netzwerkänderungen, Konfigurationsanpassungen oder Änderungen an der Master-Software erforderlich.
• Integration der EtherCAT Network Information (ENI)-Datei
  KPA EtherCAT Analyzer nutzt die standardisierte EtherCAT Network Information (ENI)-Datei – vollständig konform mit der ETG.2100-Spezifikation – die das vollständige Prozessabbild mit Variablen, Datentypen und zyklischer Frame-Struktur enthält. Der Analyzer arbeitet mit ENI-Dateien, die von jedem konformen Konfigurationstool erzeugt werden, zum Beispiel KPA EtherCAT Studio 2.
• Echtzeit-Überwachung von Prozessdaten

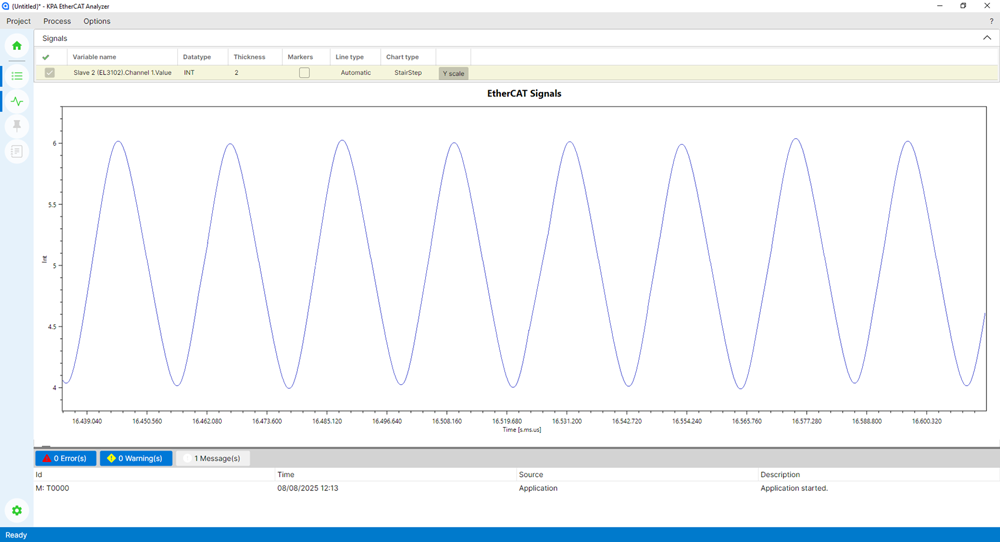

  KPA EtherCAT Analyzer bietet eine intuitive Echtzeitvisualisierung von Prozessvariablen (Eingänge/Ausgänge) und ermöglicht es Anwendern, gezielt bestimmte Signale zu überwachen, dynamisch durch Zeitverläufe zu zoomen und Werte an jedem Punkt präzise zu analysieren.
